造成玻璃鋼管道滲漏的原因

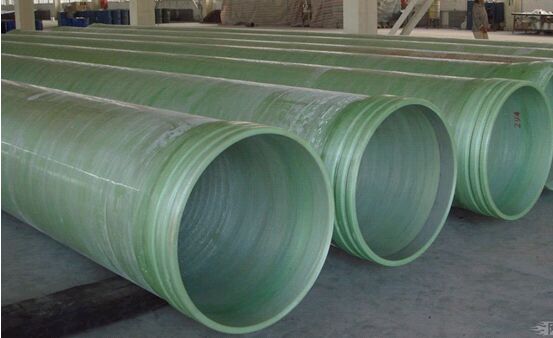

 玻璃鋼管道是一具有很多優點的新型管材，但是在施工中會出現一些缺陷，主要表現有：當玻璃管道環向變形時容易產生分層，試壓時管壁出現冒汗現象，切割時易見結構層不致密，管壁疏松，露天鋪設時，管道表面易粗糙、退色、起皮。

　　我國目前市場上有離心澆鑄加砂管和纖維纏繞加砂管兩種工藝生產的玻璃鋼管道。出現這些現象的主要原因：

　　一、纖維纏繞加砂管隔離層的厚度較薄，厚度通常小于0.5mm，在大量生產條件下氣體無法排出，很薄的防滲隔離層難以真正達到防滲效果，因而在試壓時管壁回出現冒汗現象；

　　二、纖維纏繞加砂管的管壁為一多層加砂芯結構，當管道產生環向變形而管壁受到彎曲力作用時易產生分層，含砂量越高，分層趨勢就越大，一旦管道出現分層現象，就表明管體的結構強度已經遭到破壞，就不適于繼續作為承壓管道使用；

　　三、在生產過程中石英砂是自由落體形式落下而被纏繞于纖維層之間，這種工藝的加砂量不均，管壁疏松，易造成分層；

　　四、玻璃鋼管道在露天條件下安裝，長期受到紫外線照射，管道表面會粗糙、退色、起皮。

　　 玻璃鋼管道解決的途徑：

　　一、盡可能采用地下鋪設而避免在露天條件下鋪設玻璃鋼管道，或采取適當措施使玻璃鋼管道不要受到紫外線的直接照射。

　　二、采用離心澆鑄加砂管。因為離心澆鑄加砂管的管壁通常為多層結構，可根據需要進行增強防滲、過渡、隔離、增加剛度的中心層以及內襯層等不同作用的鋪層設計，內襯層的厚度可根據需要確定，管壁是在較大離心力作用下壓制而成，非常致密、堅實、不分層、無孔隙。其管壁為一工字梁結構，抗彎曲力強，剛度高。目前市場上大部分生產的是纖維纏繞加砂管，在產品質量方面存在有諸多缺陷，應逐步提高離心澆鑄加砂管的市場占有率，工程質量也會得到提高
