玻璃鋼工藝管道具有耐腐蝕、防污抗蛀、耐熱、抗凍、可設計性好等一系列優異特性，在給排水行業應用比較廣泛。類似于容器成形，只不過對管道來說無需封頭。一般都采用大于54.7度的纏繞角度在管端以接近90度的纏繞返回，管端的纖維堆積多，利用接頭的環向強度和剛度，以保證密封性能。大口徑長距離輸送管道的連接使用O形圈承插連接，單根管道的兩端被制成一陰、一陽的形式。

玻璃鋼管內壁非常光滑，糙率和摩阻力很小。糙率系數為0.0084，而混凝土管的n值為0.014，鑄鐵管為0。013，因此，玻璃鋼管能顯著減少沿程的流體壓力損失，提高輸送能力。因此，可帶來顯著的經濟效益:在輸送能力相同時，工程可選用內徑較小的玻璃鋼管道，從而降低一次性的工程投入;采用同等內徑的管道，玻璃鋼管道可比其他材質管道減少壓頭損失，節省泵送費用。此外，玻璃鋼管道可縮短泵送時間，減少長期運行費用。

玻璃鋼管由于具有較好的耐腐，耐磨和抗凍和抗污等性能，因此工程不需要進行防銹，防污，絕緣，保溫等措施和檢修。對地埋管無需作陰極保護，可節約工程維護費用達70%以上。

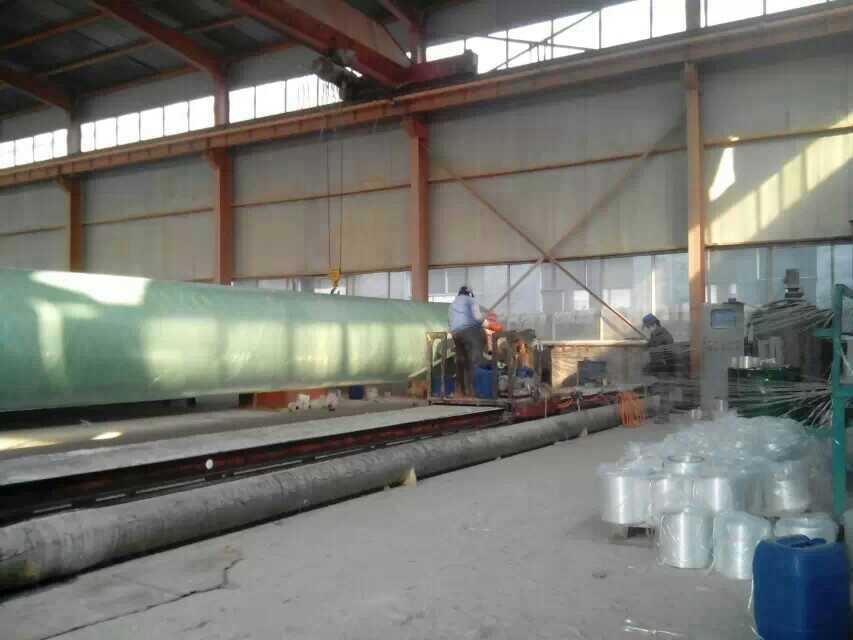

河北華盛節能設備有限公司玻璃鋼工藝管道廠家直銷：

為了保證玻璃鋼工藝管道的安裝精度，確保管道安裝后所受應力的均勻，管件可以由專業人員按照現場尺寸進行現場制作。

進行現場預置時應該要注意以下幾點：

1、如果發生流膠現象，一可能是樹脂粘度太小，可適當加入2% ～3%活性二氧化硅粉;二可能是配料不均勻 ，配制樹脂液時，要充分攪拌;三可能是固化劑用量不足 ，要適當調整固化劑用量。

2、如果制品表面發粘，一可能是制品表面樹脂中交聯劑揮發過多，樹脂中笨乙烯揮發使比例失調，造成不固化。防止方法有避免樹脂膠凝前溫度過高;控制通風，減少揮發。二可能是空氣濕度大，水對樹脂的固化有延緩和阻聚作用。因此,最好選擇相對濕度較小的天氣進行施工。雨雪天氣應采取特別措施。

3、如果制品內氣泡多，一可能是樹脂用量過多，膠液氣泡含量多，所以要嚴格控制用膠量。同時還要注意攪拌的方式，防止產生過多的氣泡。

4、如果制品發生分層現象，則要檢查所有玻璃絲布是否脫蠟處理或者受潮，要選用“三無”玻璃絲布，在使用前要進行干燥。同時要檢查是否用膠量過不足，或者玻璃絲布鋪層未壓實。糊制時，要使用足夠的膠液，用力刮涂，使鋪層壓實，趕盡氣泡。

5、如果發生固化不完全現象，主要是固化劑用量不足或者失效，檢查后要拆除原來糊口，重新進行糊制。

以上是河北華盛節能設備有限公司專業技術人員為您詳解的玻璃鋼工藝管道具有的優異特征及安裝時應注意事項，希望對您有所幫助，如果您有這方面的需求請聯系我們或來直接廠參觀訂購，總經理及全體員工熱忱歡迎您的到來！
