高壓玻璃鋼管道因?yàn)榫哂泻芏鄡?yōu)良的特性，如：耐腐蝕、耐高溫、使用壽命廠等優(yōu)勢，被應(yīng)用于輸液、油氣傳輸、油田注水及化工生產(chǎn)等領(lǐng)域，其中在油田領(lǐng)域中運(yùn)用的最廣泛。

高壓玻璃鋼管道的管徑比較小，一般就是從一英寸到二十四英寸，也就是25mm到600mm，不要看它的管徑那么小，直徑500mm的管道，工作壓力能達(dá)到8.7MPa；直徑600mm的管道，工作壓力能達(dá)到9.5MPa。而且它的最大工作承壓是50MPa。我想到這里，大家應(yīng)該了解到它性能的強(qiáng)大，管徑不大，卻可以承受巨大的壓力，它的優(yōu)勢性能不可磨滅。它的耐腐蝕性能使我們的產(chǎn)品使用的壽命延長不止一點(diǎn)，最高使用壽命可達(dá)50年之久，而且絕緣性比較好，不易與化學(xué)物質(zhì)發(fā)生反應(yīng)，不會污染采液。也不導(dǎo)熱，不需要加熱保溫。

高壓玻璃鋼管道的卓越優(yōu)勢提高產(chǎn)品使用效果，它的安裝需要注意哪些問題呢？

1、布管

    管子應(yīng)放置在挖溝不堆土的一邊和彎道外側(cè)，液體由母口入公口出的排列方向，而且在連接之前，一定不要除掉絲扣保護(hù)套。

2、連接

取下絲扣保護(hù)套要認(rèn)真檢查，如果發(fā)現(xiàn)損壞要立即替換，連接時(shí)，兩端四口上的塵土和其它雜物要用鐵刷或者硬毛刷刷干凈并保持絲扣干燥。連接時(shí)要用管架或木塊將管子對齊，然后需要用木塊或管架把管道端口墊高，使輔助扳手的尾端著地受力，把管道夾緊。要連接的管道必須用管架支起在端口的2/3管處，裝好緊固工具，另外一個(gè)支架要放在靠近連接處的端口處，移動管子使公母扣約在同一高度上。

3、涂絲扣密封劑

一般管道工作壓力小于8MPa的采用非固化型螺紋密封劑；工作壓力大于或等于8MPa的建議采用固化型螺紋密封劑，禁止使用過期的密封劑。新管子上面若粘有臟污，必須先清理干凈，以及接觸絲扣的其它工具，包括工作人員的手都必須是干凈的，還有一點(diǎn)很重要，所有的鋼質(zhì)管件上面都有一層油膜，使用的時(shí)候必須清除。選用三氯乙烯、丁酮等化學(xué)藥劑來清除絲扣上的油漬及雜質(zhì)，在進(jìn)行下一步之前，清潔過的絲扣上的部分溶液必須完全揮發(fā)，必要的時(shí)候要用烘干機(jī)吹干上面殘留的水分，而且要特別注意，冬季使用清潔干凈的絲扣時(shí)，由于溫度低，所以需要加溫，溫度控制在21-25℃。密封劑的配比比例是有一定說明的，嚴(yán)格按照廠家說明書執(zhí)行，配比好的密封劑必須攪拌均勻，并用專用的刷子在絲扣表面涂一薄層密封劑，最后請除多余的密封劑就可以了。

4、對口

將管子對正，先用手上幾扣，確定無錯扣，就用旋轉(zhuǎn)扳手上至手緊，此時(shí)應(yīng)停止并沿軸向在接頭兩端做下記號，然后根據(jù)廠家提供的數(shù)據(jù)說明，按要求選擇適當(dāng)?shù)墓ぞ呱暇o管道。

以上是管道的安裝規(guī)范，安裝時(shí)必須嚴(yán)格按照上述步驟，為了產(chǎn)品能夠更好的發(fā)揮，為了我們的生命安全，嚴(yán)格按規(guī)范來操作。

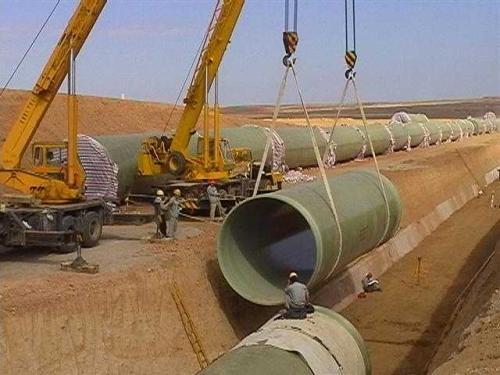

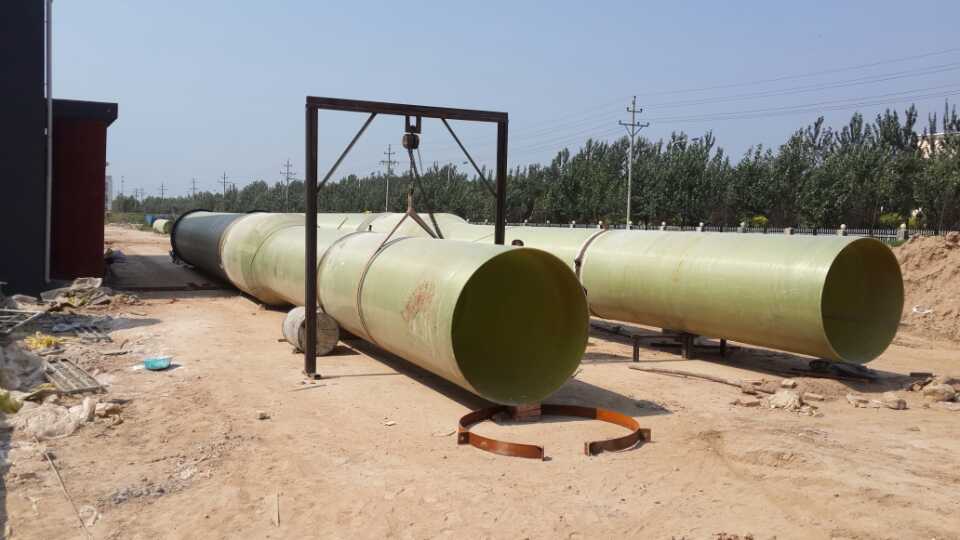

河北華盛節(jié)能設(shè)備有限公司高壓玻璃鋼管道施工現(xiàn)場圖：

玻璃鋼管道的試壓

1、安裝完畢的玻璃鋼管道在使用之前必須要試壓

2、每鋪設(shè)500m左右就要進(jìn)行分段試壓

3、一定要排除管道內(nèi)的所有空氣，必要時(shí)還要進(jìn)行通球處理

4、緩慢加壓，以每分鐘不大于0.7MPa的增壓速度升至設(shè)計(jì)壓力的70%時(shí)，應(yīng)停止升壓巡線一次，然后升至設(shè)計(jì)壓力，再停壓巡線，之后升至測試壓力。

5、管道在試壓時(shí)不能使車輛和行人通行。

6、當(dāng)環(huán)境溫度低于5℃時(shí)，要立即采取防凍措施；試壓后，應(yīng)將管道內(nèi)介質(zhì)吹掃干凈。

1、 原油或天然氣集積和輸送；

2、化學(xué)處理及污水處理管線；

3、 高、中、低壓流體輸送管線；

4、 鹽水注入管線；

5、三次采油注入（聚合物、CO2、NaOH等）管線；

6、 罐進(jìn)、出液管及站內(nèi)管線。

7、 生產(chǎn)井，處理井（鹽水、化學(xué)流體或污水），注入井（鹽水、CO2、聚合物、熱等）。

其中1--7采用高壓玻璃鋼線管，⑺采用高壓玻璃鋼油管、套管

根據(jù)輸送介質(zhì)濃度、溫度選擇相應(yīng)的樹脂體系。而且只針對某一特定樹脂體系。

環(huán)氧樹脂的固化

解決高壓玻璃鋼管耐滲漏問題關(guān)鍵在于選擇合適的材料和制造工藝過程。

高壓玻璃鋼管失效時(shí)的環(huán)向應(yīng)力受樹脂體系固化程度的影響較大。因?yàn)橐�想提高其耐溫等級，即要求有較高的玻璃化轉(zhuǎn)變溫度，必然要求有較高的固化程度。但固化度越高，樹脂基體的斷裂延伸率越低，越難與纖維的斷裂伸長相匹配，在進(jìn)行水壓失效壓力試驗(yàn)時(shí)，樹脂基體首先開裂，樹脂與纖維逐漸脫開，裂紋進(jìn)一步擴(kuò)展，導(dǎo)致管體滲漏，降低了管材的失效壓力，進(jìn)而降低其失效時(shí)的環(huán)向應(yīng)力，使纖維的性能得不到充分發(fā)揮，因此，應(yīng)根據(jù)設(shè)計(jì)要求選擇合適的固化程度，以滿足其性能要求。

高壓玻璃鋼管在結(jié)構(gòu)設(shè)計(jì)上有嚴(yán)格的規(guī)范，在材料選擇上有較寬的范圍，對制造檢驗(yàn)過程要求均較高，我們研制的高壓玻璃鋼管道工藝技術(shù)和安裝技術(shù)已經(jīng)通過一系列試驗(yàn)與生產(chǎn)考核，目前相關(guān)產(chǎn)品已經(jīng)用于油田生產(chǎn)中，技術(shù)性能指標(biāo)滿足實(shí)際使用需求。API標(biāo)準(zhǔn)規(guī)定進(jìn)行100%的工廠內(nèi)水壓檢驗(yàn)，主要是因?yàn)閷τ谟吞锷�產(chǎn)而言，管材的質(zhì)量和制造水平具有重大意義。高壓玻璃鋼管在解決鋼管線穿孔腐蝕、節(jié)能降耗等方面必將發(fā)揮重要作用。隨著各生產(chǎn)廠家的制造工藝水平和用戶認(rèn)知程度的提高，以及質(zhì)量保證體系的進(jìn)一步完善，高壓玻璃鋼管必將在油田得到大力推廣和使用。

以上是河北華盛節(jié)能設(shè)備有限公司專業(yè)技術(shù)人員為您詳解的什么是高壓玻璃鋼管道及其應(yīng)用領(lǐng)域，希望對您有所幫助，如果您有這方面的需求請聯(lián)系我們或來直接廠參觀訂購，總經(jīng)理及全體員工熱忱歡迎您的到來！
